Unité de report d'état en saillie, entièrement fonctionnelle avec écran LCD d'état, commandes de déclenchement manuel & de mode (auto/manuel). Max. 8 x EP201F ou EP210S par EP203

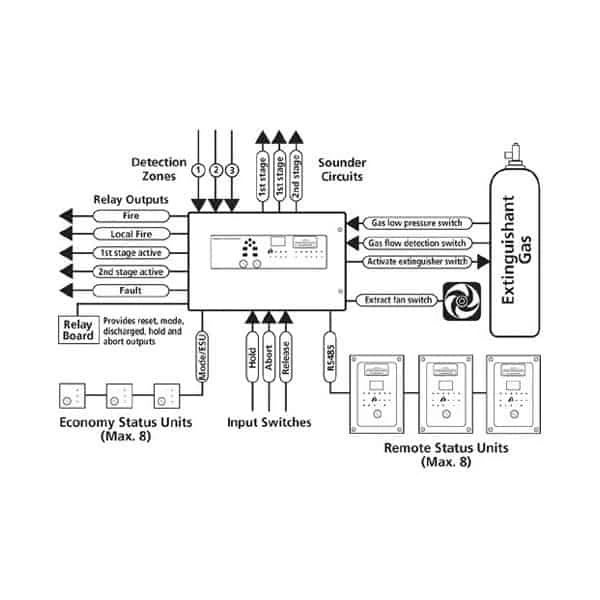

Se raccorde aux bornes RS485 d'une centrale d'extinction automatique EP203/CON pour reporter à distance l'état du système sur un écran LCD de 128 x 64 pixels.
- Matériel d'origine, suivi par nos équipes
- Conseils techniques de nos ingénieurs
- Plusieurs produits, une seule demande de devis
Aperçu
Détails du produit
L'unité de report d'état en saillie, entièrement fonctionnelle avec écran LCD d'état, commandes de déclenchement manuel & de mode (auto/manuel), max. 8 x EP201F ou EP210S par EP203, fait partie de la gamme systèmes d'extinction incendie à agent propre de Context Plus, fournie et prise en charge par SPS. Conçue pour se raccorder aux bornes RS485 d'une centrale d'extinction automatique EP203/CON afin de reporter à distance l'état du système sur un écran LCD de 128 x 64 pixels. Comprend aussi un bouton de déclenchement manuel à tirette, un commutateur à clé de mode (auto/manuel) et une large gamme de voyants d'état. Trois entrées surveillées (maintien, abandon et mode). 8 unités de report par centrale EP203/CON. Unités encastrées (EP210F) et coffrets étanches (BF359/1) également disponibles.
Spécifications & caractéristiques
- Alimentation : 21-28 VDC (fusible électronique 200 mA).
- Courant de repos : 7 mA.
- Entrées auxiliaires : trois : (1) maintien ;
- Une résistance de fin de ligne 6k8 doit être posée aux bornes du dernier appareil de chaque circuit d'entrée surveillé.
- Les circuits inutilisés doivent recevoir la résistance 6k8 aux bornes.
- Voyants : gén.
- zones feu (x3) ;
- hors service ;
- sortie 1er étage ;
- sortie 2e étage ;
- libération imminente (x2) ;
- agent extincteur libéré ;
- Commandes : déclenchement d'extinction (sous capot jaune) ;
- commutateur à clé de fonctionnement (manuel seul ou manuel & auto).
- Dimensions du produit (mm) : 160 L x 240 H x 51 P mm.
- Construction & finition : métal.
- Indice IP : IP30.
- Poids : 1,498 kg.
- Conditions/température de fonctionnement : -5 ºC à +40 ºC.
- Humidité relative max. : 95 %.
- Réseau : RS485 ;
- 8 unités de report d'état (toute combinaison) par EP203 ;
- raccordement quatre fils (2 alimentation, 2 données) ;
- câblage en guirlande.
