مرسل مكرر MFP
يتم تنفيذ مكرر لوحة Context Plus MFP عبر تركيب لوحة مرسل المكرر (رقم القطعة FF596T) في لوحة MFP الرئيسية. تتولى هذه اللوحة شبكة الاتصالات ثنائية السلك.
بطاقة اتصال شبكي (تسمح بترابط ما يصل إلى أربع عشرة وحدة ECU-8 أو ECU-8NT أو ECU-4 أو ECU-16 – واحدة مطلوبة لكل ECU-8 أو ECU-8NT أو ECU-4 أو ECU-16 مشبّكة). للاستخدام مع وحدات تحكم EVC
ECU722 بطاقة شبكة تُستخدم لتوسيع أنظمة هاتف الحريق أو أنظمة ملاجئ ذوي الاحتياجات الخاصة من Context Plus. تسمح بترابط ما يصل إلى 14 وحدة تحكم رئيسية SigTEL.
- معدات أصلية ندعمها بأنفسنا
- إرشادات تقنية من مهندسينا
- أضف عدة منتجات واطلب عرض سعر واحد
نظرة عامة
تفاصيل المنتج
بطاقة الاتصال الشبكي (تسمح بترابط ما يصل إلى أربع عشرة وحدة ECU-8 أو ECU-8NT أو ECU-4 أو ECU-16 – واحدة مطلوبة لكل ECU-8 أو ECU-8NT أو ECU-4 أو ECU-16 مشبّكة). للاستخدام مع وحدات تحكم EVC، هي جزء من مجموعة أنظمة هاتف الحريق وملاجئ ذوي الاحتياجات الخاصة من Context Plus، مورّدة ومدعومة من SPS. • ECU722 بطاقة شبكة تُستخدم لتوسيع أنظمة هاتف الحريق أو أنظمة ملاجئ ذوي الاحتياجات الخاصة من Context Plus. • تسمح بترابط ما يصل إلى 14 وحدة تحكم رئيسية ECU-4 أو ECU-8 أو ECU-16 أو ECU-8NT SigTEL. • بطاقة واحدة مطلوبة لكل وحدة تحكم رئيسية SigTEL مشبّكة. • تتيح إعداد أنظمة تصل إلى 224 خطاً (14 x وحدة تحكم ECU-16) بسهولة. • يمكن لأي وحدة ECU-4 أو ECU-8 أو ECU-16 السيطرة على النظام في أي وقت بإدخال رمز خاص. • لاحظ أنه بالنسبة للأنظمة المشبّكة التي لا تتطلب نقاط تحكم متعددة، تتوفر وحدات تحكم بدون سماعات (ECU-8NT). • لتشبيك وحدة تحكم مزودة بوحدة تحكم مكتبية اختيارية ECU-224، استخدم بطاقة واجهة/شبكة ECU723 بدلاً من ECU722.
المواصفات والميزات
- التوصيلات: كابل توصيل Cat 5 (مورّد) يوصّل ECU722 بوحدة تحكم رئيسية.
- أبعاد المنتج (mm): 92 عرض x 108 ارتفاع x 20 عمق mm.
- الوزن: 56g.

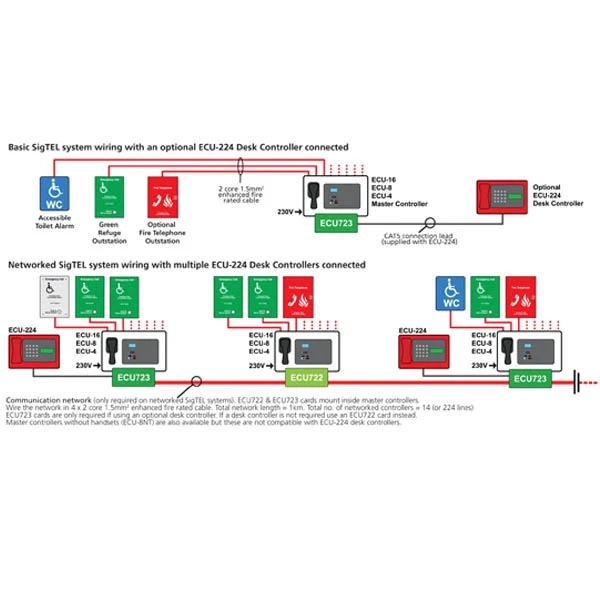

- مواصفات الشبكة: تنقل بطاقة ECU722 الصوت عبر حلقة أسلاك واحدة والبيانات الرقمية عبر شبكتي RS485 خطيتين.
- الطول الأقصى لجميع الشبكات هو 1 كم.
- ملاحظات: نوصي بمد مسارَي كابلات منفصلين، يحتوي كل مسار على كابل صوت واحد وكابل بيانات واحد (يجب عدم خلطهما في نفس الكابل).
- حمّل تعليمات ECU-4/8/16 الرئيسية أدناه لمزيد من التفاصيل.
