Carte de communication réseau (jusqu'à quatorze ECU-8, ECU-8NT, ECU-4 ou ECU-16 interconnectées – une par unité en réseau). À utiliser uniquement lors de l'ajout d'un pupitre ECU-224.
La carte réseau ECU723 permet de raccorder un pupitre ECU-224 à une unité maîtresse ECU-4, ECU-8 ou ECU-16. L'ECU723 fait également office de carte réseau.
- Matériel d'origine, suivi par nos équipes
- Conseils techniques de nos ingénieurs
- Plusieurs produits, une seule demande de devis
Aperçu
Détails du produit
La carte de communication réseau (jusqu'à quatorze ECU-8, ECU-8NT, ECU-4 ou ECU-16 interconnectées – une par unité en réseau), à utiliser uniquement lors de l'ajout d'un pupitre ECU-224, fait partie de la gamme Fire Telephone & Disabled Refuge Systems de Context Plus, fournie et prise en charge par SPS. La carte réseau ECU723 permet de raccorder un pupitre ECU-224 à une unité maîtresse ECU-4, ECU-8 ou ECU-16. L'ECU723 fait également office de carte réseau lorsqu'une mise en réseau est nécessaire. L'ECU723 transmet la parole par une boucle de câblage unique et les données numériques par deux réseaux RS485 linéaires. Longueur max. de tous les réseaux : 1 km.
Spécifications & caractéristiques
- L'ECU722 est une carte réseau qui sert à étendre les systèmes de téléphone incendie ou d'espaces d'attente sécurisés de Context Plus.
- Elle permet de raccorder un pupitre ECU-224 à une unité maîtresse ECU-4, ECU-8 ou ECU-16.
- Permet de raccorder un pupitre ECU-224 à une unité maîtresse SigTEL ECU-4, ECU-8 ou ECU-16 afin de simplifier la gestion des appels sur les grandes installations SigTEL.
- Se monte à l'intérieur d'une ECU-4, ECU-8 ou ECU-16 (peut aussi servir à mettre en réseau l'ECU-4, l'ECU-8 ou l'ECU-16 avec une autre unité si nécessaire).
- Non compatible avec les unités ECU-8NT.

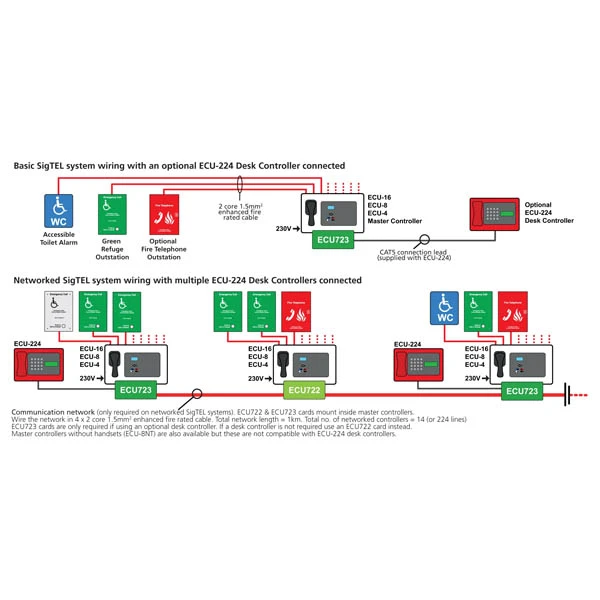

- Voir le schéma / la notice complète pour plus de détails. Raccordement réseau : l'ECU723 transmet la parole par une boucle de câblage unique et les données numériques par deux réseaux RS485 linéaires.
- longueur de tous les réseaux : 1 km.
- Raccordements : cordon de brassage Cat 5 (fourni) reliant l'ECU723 à une unité maîtresse.
- Le pupitre ECU-224 se raccorde également à l'ECU723 par un cordon Cat 5.
- Dimensions du produit (mm) : 92 L x 108 H x 20 P mm.
- Poids : 56g.
- Notes : nous recommandons de tirer deux cheminements de câbles distincts, chacun contenant un câble parole et un câble données (à ne pas mélanger dans le même câble).
- Téléchargez la notice d'instructions principale pour plus de détails.
