وحدة حالة بعيدة، تركيب غاطس، كاملة الوظائف مع شاشة LCD للحالة ومفاتيح الإطلاق اليدوي والنمط (تلقائي/يدوي). بحد أقصى 8 × EP201F أو EP210S لكل EP203

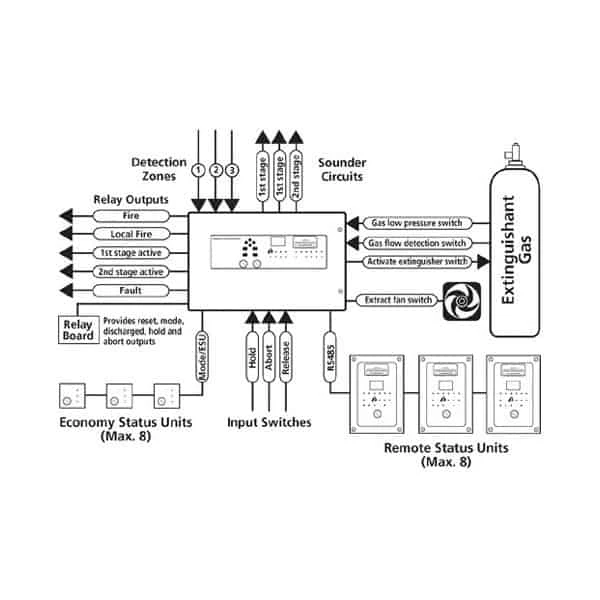

مصمّمة للتوصيل بأطراف RS485 على لوحة الإطفاء التلقائية EP203/CON لتوفير إشارة حالة النظام عن بُعد عبر شاشة LCD بدقة 128 × 64 بكسل.
- معدات أصلية ندعمها بأنفسنا
- إرشادات تقنية من مهندسينا
- أضف عدة منتجات واطلب عرض سعر واحد
نظرة عامة
تفاصيل المنتج
وحدة الحالة البعيدة، تركيب غاطس، كاملة الوظائف مع شاشة LCD للحالة ومفاتيح الإطلاق اليدوي والنمط (تلقائي/يدوي)، بحد أقصى 8 × EP201F أو EP210S لكل EP203، هي جزء من مجموعة أنظمة الإخماد بالعامل النظيف من Context Plus، مورّدة ومدعومة من SPS. مصمّمة للتوصيل بأطراف RS485 على لوحة الإطفاء التلقائية EP203/CON لتوفير إشارة حالة النظام عن بُعد عبر شاشة حالة LCD بدقة 128 × 64 بكسل. تتضمن أيضاً زر إطلاق يدوي قابل للسحب للأسفل، ومفتاح نمط (تلقائي/يدوي) بمفتاح، ومجموعة واسعة من مؤشرات حالة النظام. ثلاث وصلات دخل مراقَبة (Hold وAbort وMode). 8 وحدات حالة بعيدة لكل لوحة EP203/CON. تتوفر أيضاً وحدات حالة بعيدة سطحية (EP210S) وعلب مقاومة للطقس (BF359/1).
المواصفات والميزات
- متطلبات الطاقة: 21-28VDC (منصهر إلكتروني 200mA).
- تيار السكون: 7mA.
- المداخل المساعدة: ثلاثة: (1) Hold؛
- يجب تركيب مقاومة نهاية الخط 6k8 EOL عبر أطراف آخر جهاز على كل دائرة دخل مراقَبة.
- يجب أن تحتوي الدوائر غير المستخدمة على مقاومة 6k8 مركّبة على الأطراف.
- المؤشرات: عام.
- مناطق الحريق (×3)؛
- التعطيل؛
- مخرج المرحلة الأولى؛
- مخرج المرحلة الثانية؛
- الإطلاق وشيك (×2)؛
- تم إطلاق مادة الإخماد؛
- عناصر التحكم: إطلاق مادة الإخماد (داخل غلاف أصفر)؛
- مفتاح التشغيل (يدوي فقط أو يدوي وتلقائي).
- أبعاد المنتج (mm): 175 عرض × 250 ارتفاع × 70 عمق mm.
- الفتحة المطلوبة للتركيب الغاطس 156 عرض × 232 ارتفاع × 51 عمق mm.
- البناء والتشطيب: معدن.
- تصنيف IP: IP30.
- الوزن: 1.338kg.
- ظروف/درجة حرارة التشغيل: -5ºC إلى +40ºC.
- أقصى رطوبة نسبية: 95%.
- مواصفات الشبكة: RS485؛
- 8 وحدات حالة بعيدة (أي مزيج) لكل EP203؛
- توصيل بأربعة أسلاك (2 طاقة، 2 بيانات)؛
- توصيل تسلسلي (daisy-chain).
